Tủ Điện Tổng MSB

Tủ điện MSB đóng vai trò cực kỳ quan trọng trong hệ thống điện công trình, dân dụng. Vậy tủ điện MSB là gì? Hãy cùng Alen tìm hiểu chi tiết trong bài viết này và nhận bảng giá mới nhất nhé!

1. Tủ điện MSB là gì?

Tủ điện MSB là tên viết tắt của Main Distribution Switchboard, tức tủ điện tổng. Tủ điện MSB là loại tủ đầu vào cho toàn bộ hệ thống điện của công trình, được đặt sau các trạm hạ thế. Ngoài tên gọi tủ điện MSB, nó còn được gọi với các tên khác như tủ điện chính MSB, tủ điện tổng, tủ điện phân phối tổng, tủ điện MSB…

Nhiệm vụ chính của tủ điện MSB và đóng ngắt và bảo vệ cho hệ thống điện phụ tải với các thông số kỹ thuật sau:

● Tiêu chuẩn áp dụng (IEC): IEC 60439, IEC 61439-1/2.

● Điện áp định mức: 220 – 230 hoặc 380 – 415VAC.

● Dòng cắt ngắt mạch: 65kA/85kA/100kA.

● Tần số định mức: 50hZ – 60hZ.

● Thiết bị đóng cắt: Schneider – Mitshu – Ls – Sino.

● Dòng điện định mức: 800A – 6300A.

● Số cực : 3P/4P.

● Cấp bảo vệ vỏ tủ: IP43, IP44 (lắp đặt trong nhà) hoặc IP54, IP55 (lắp đặt ngoài trời).

● Độ tăng nhiệt tối đa: 50ºC.

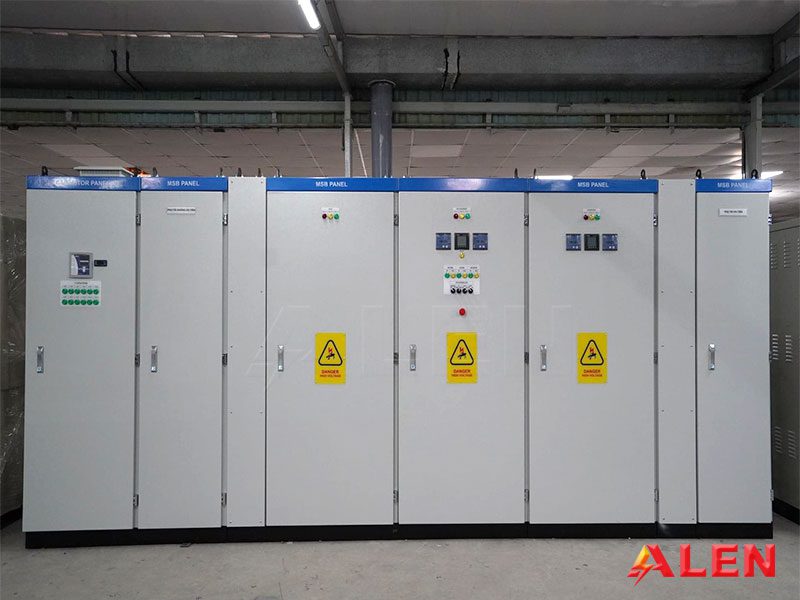

Tủ điện tổng MSB

2. Cấu tạo của tủ điện MSB

Tùy thuộc vào từng nhu cầu của khách hàng và ngân sách họ có thể bỏ ra, tủ điện MSB sẽ được thiết kế linh hoạt và phù hợp với họ. Tuy nhiên, về cơ bản kết cấu của tủ điện MSB được chia làm các thành phần sau:

● Vỏ tủ: được làm từ những tấm tôn nhập khẩu đảm bảo tiêu chuẩn công nghiệp JIS G3302 (Nhật bản), En10142 (Châu âu), ASTM A653 (Mỹ).

● Cánh tủ: bao gồm 2 lớp cánh. Cánh ngoài có khả năng chống nước xâm nhập, có tấm Mica theo dõi thông số thiết bị bên trong. Cánh trong khoét lỗ thao tác các thiết bị đóng cắt bên trong đảm bảo an toàn cho người vận hành.

● Thân tủ dạng khung lắp ghép, kết nối các module tủ bằng Bulong, Ecu.

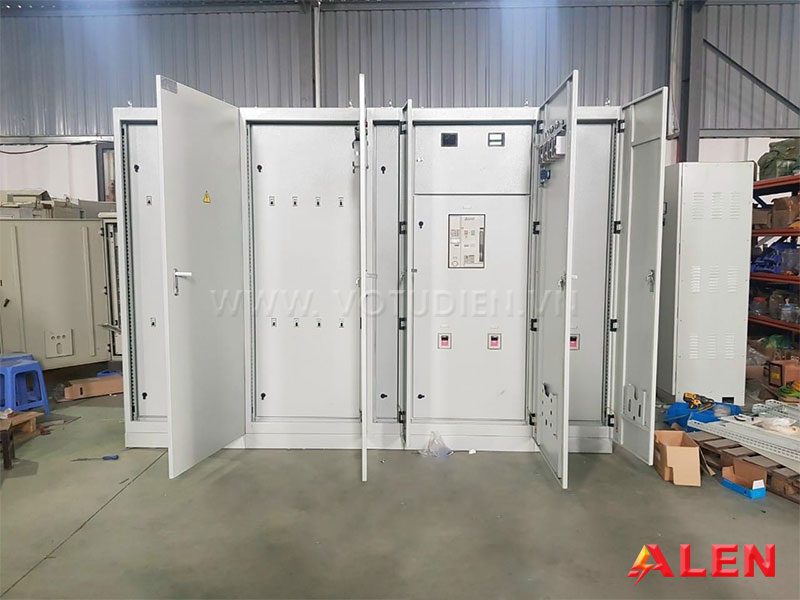

Vỏ tủ điện MSB được thiết kế Module dạng khung lắp ghép

Các bộ phận trên được lắp ghép lại với nhau thành một tủ điện MSB hoàn chỉnh. Bên trong tủ sẽ được thiết kế thành nhiều khoang, đảm nhận từng chức năng riêng biệt với nhau như:

● Khoang tổng đầu vào.

● Khoang chứa các át nhánh ra phụ tải.

● Khoang tụ bù.

● Khoang chuyển nguồn tự động (ATS).

● Khoang liên lạc.

Dựa vào nhu cầu của từng công trình, nhà máy, số khoang này sẽ có công suất, số lượng phụ tải, loại phụ tải… khác nhau. Vì vậy, để lựa chọn được chính xác mẫu tủ điện MSB, bạn có thể liên hệ với Alen để nhận tư vấn thêm.

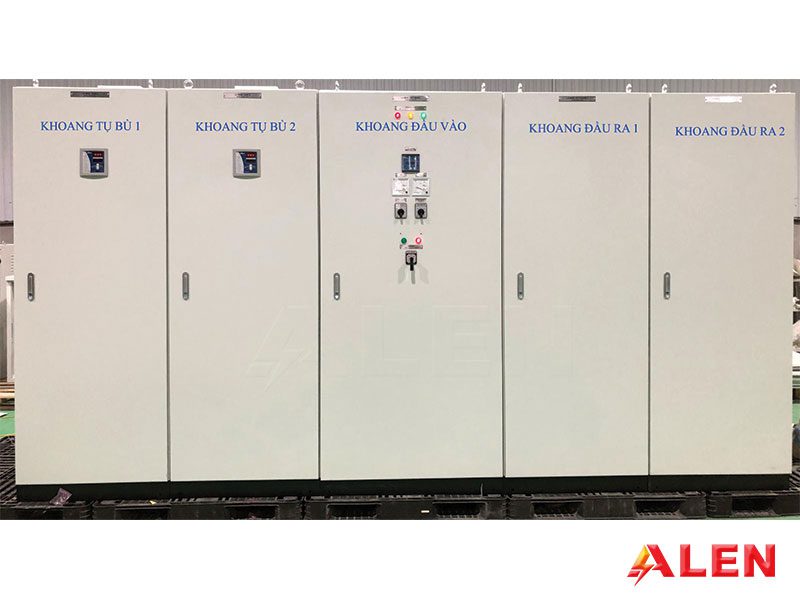

Cấu tạo, chức năng các khoang tủ điện MSB

3. Ưu điểm của tủ điện MSB

Tủ điện MSB thường được ứng dụng ở nhiều công trình như nhà máy, siêu thị, khu công nghiệp, trung tâm thương mại… hay bất kỳ nơi đâu có máy biến áp hạ thế. Chúng thường mang nhiều ưu điểm nổi bật như:

Đảm bảo an toàn cho hệ thống điện

Bên cạnh việc phân khoang rõ ràng cho từng vị trí, tủ điện tổng MSB phải được thiết kế đúng với những tiêu chuẩn kỹ thuật khắt khe và nghiêm ngặt. Do đó, mỗi sản phẩm mang ra thị trường đều đảm bảo được độ an toàn cho hệ thống điện và cả người sử dụng.

Dễ dàng lắp đặt và vận hành

Tủ điện MSB thường có kích thước tương đối lớn. Tuy nhiên, nhờ thiết kế theo từng khối độc lập có thể kéo ra, kéo vào một cách linh hoạt, nên người sử dụng rất dễ vận hành và lắp đặt. Bạn cũng có thể dễ dàng thay thế các thiết bị trong tủ mà không cần ngắt nguồn điện.

Bên cạnh đó, trên tủ điện MSB còn được ghi rõ các thành phần và chỉ dẫn quan trọng để bạn có thể dễ dàng vận hành một cách chính xác.

Giá thành phù hợp với từng nhu cầu

Tủ điện MSB là một thiết bị hiện đại, được sản xuất trên dây chuyền công nghệ tiến tiến, cùng với các nguyên vật liệu chất lượng mới đảm bảo ra thành phẩm hoàn chỉnh.

Tuy nhiên, không phải vì thế mà giá thành trở nên đắt đỏ. Bởi, tại Alen tủ điện MSB sẽ được thiết kế riêng phù hợp với từng yêu cầu khác nhau của khách hàng. Đảm bảo chất lượng sản phẩm tốt nhất trong tầm giá.

Tủ điện MSB được sản xuất tại xưởng ALen

4. Alen cung cấp tủ điện MSB uy tín trên cả nước

Tủ điện MSB là một trong những sản phẩm nổi bật, được nhiều khách hàng lựa chọn tại Alen. Với hơn 12 năm kinh nghiệm cung cấp tủ điện MSB cho nhiều công trình trên cả nước, Alen cam kết mỗi sản phẩm đến tay khách hàng đều đảm bảo chất lượng tuyệt đối.

Ngoài đội ngũ kỹ sư chuyên nghiệp, từng tham gia nhiều dự án khác nhau, khi mua tủ điện MSB tại Alen bạn còn nhận được nhiều lợi thế như:

● Chính sách bảo hành 12 cho toàn bộ sản phẩm của Alen.

● Tư vấn chọn mẫu tủ điện MSB phù hợp dựa trên các tiêu chí: nhu cầu, vị trí lắp đặt, ngân sách…

● Mua sản phẩm chất lượng với giá tốt tận xưởng, không qua trung gian.

● Hỗ trợ vận chuyển, lắp đặt và bảo trì tận nơi cho toàn bộ khách hàng.

● Sản phẩm được làm từ các vật liệu đảm bảo tiêu chuẩn quốc tế như: ôn tấm nhập khẩu đảm bảo tiêu chuẩn công nghiệp JIS G3302 (Nhật bản), En10142 (Châu âu), ASTM A653 (Mỹ).

● Và nhiều chính sách ưu đãi khác.

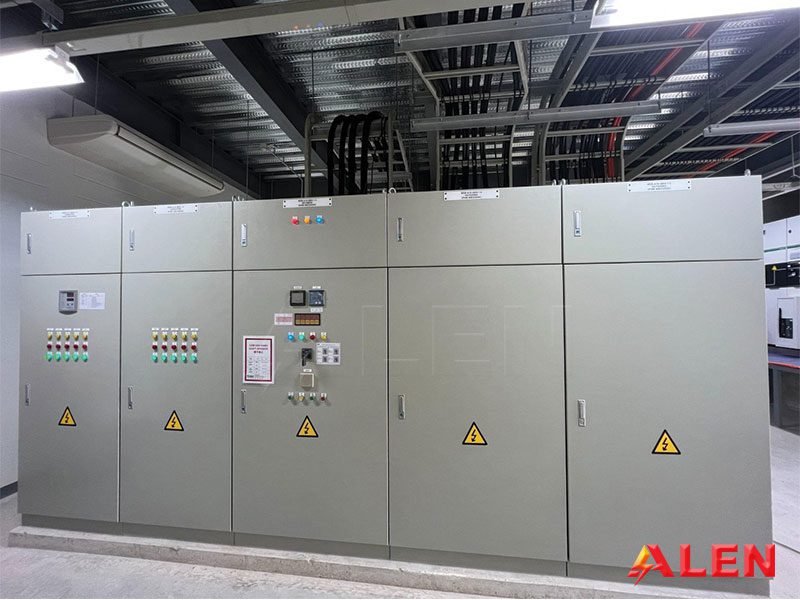

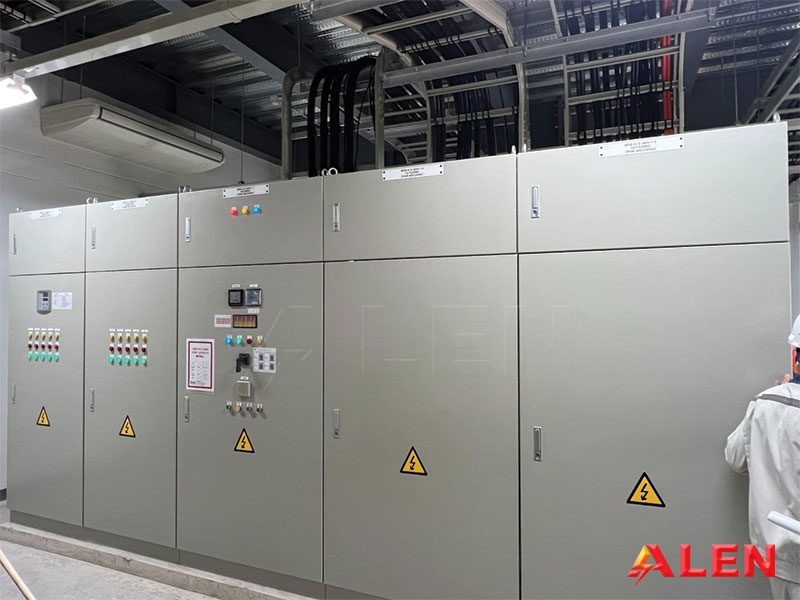

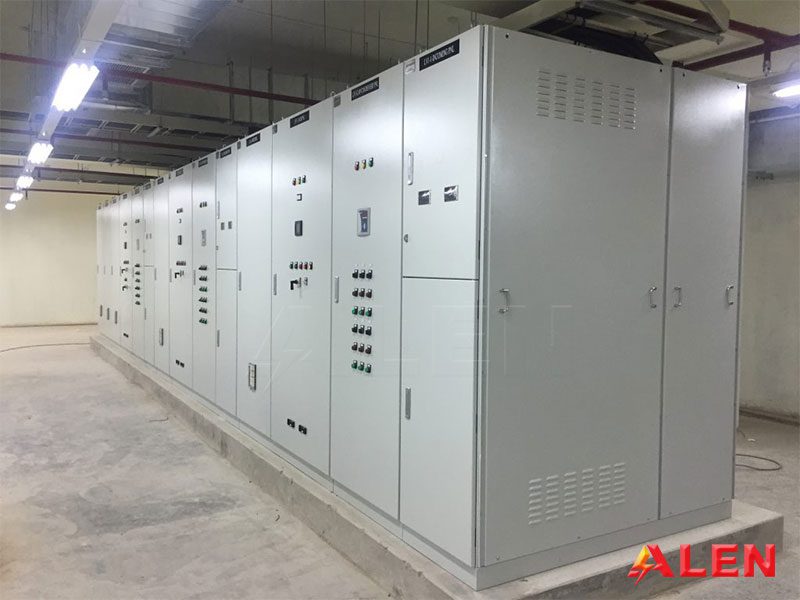

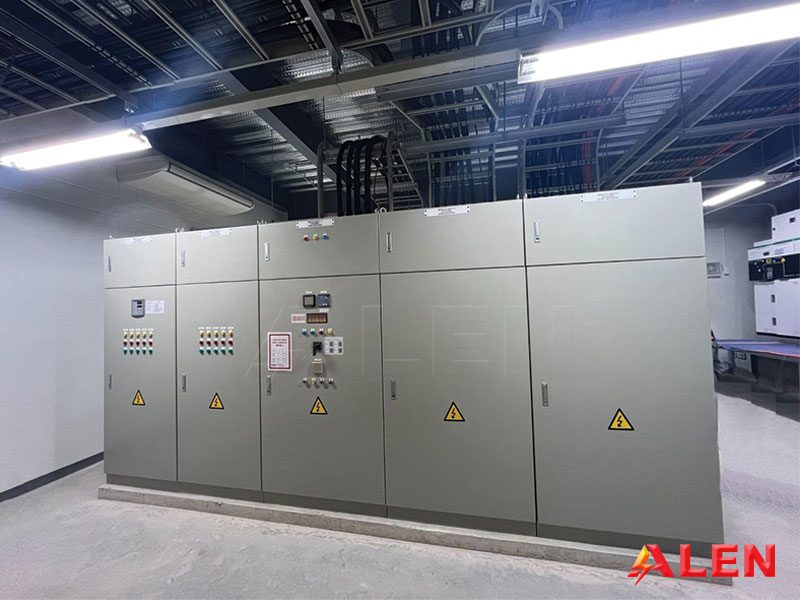

Hình ảnh tủ điện MSB được lắp đặt tại công trình

Hiện nay tại Alen sản xuất rất nhiều mẫu tủ điện MSB khác nhau về chất liệu, màu sắc, kích thước. Nếu bạn có nhu cầu nhận báo giá chính xác nhất, hoặc tư vấn về tủ điện, các sản phẩm khác vui lòng liên hệ trực tiếp với Alen để được hỗ trợ. Hoặc bạn cũng có thể để lại thông tin liên hệ cho chúng tôi.
